MQTT 통신 mosquitto 에서 인증서 적용 (AWS IoT 에서 확인)

MQTT (Message Queuing Telemetry Transport)

• ISO 표준(ISO/IEC PRF 20922) publish - subscriber 기반의 메시징 프로토콜.
• TCP/IP 프로토콜 위에서 동작하며 IoT 시스템에서 주로 사용.
• 공식사이트: https://mqtt.org

MQTT - The Standard for IoT Messaging



AWS IoT Core

• 별도의 인프라 구축없이 IoT device를 관리할 수 있게 해 주는 AWS 클라우드 서비스
• MQTT 및 HTTPS 를 지원



Mosquitto

• 오픈소스 MQTT 메시지 브로커 (https://github.com/eclipse/mosquitto)
• publish/subscribe 모델을 이용한 경량화 통신 기능을 제공
• cmd 기반으로 동작. 매우 가볍다.
• 공식사이트: https://mosquitto.org/

Eclipse Mosquitto



---



# 우선 mosquitto 설치 (윈도우11)

openSSL 을 함께 설치해야 된다고들 하는데, 나는 따로 openSSL은 설치하지 않았지만 잘 동작하였다.

설치 후 시스템 환경변수에 path 설정.



# AWS IoT Core 에 사물 및 인증서 생성

경로 1

사물과 정책, 인증서 등을 각각 생성.

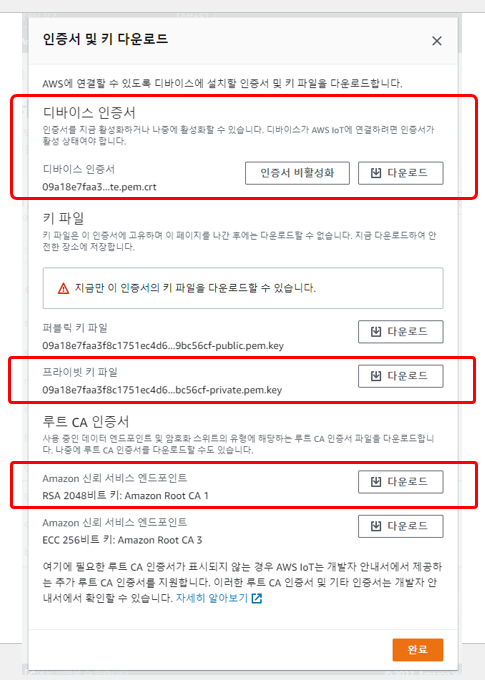

총 5개의 인증서 파일이 생성되어 다운로드 받을 수 있는데 mosquitto 테스트에서는 표시한 3개의 인증서 파일이 필요하다. key 파일의 경우 이 화면이 지나면 다운받을 수 없으므로 반드시 받아야 한다.



경로 2

조금 더 쉽게 필요 요소 한번에 생성



'디바이스 연결' 메뉴를 통할 경우, 사물, 정책, 디바이스 쉐도우, 인증서 등이 한번에 생성되는데, '연결 키트 다운로드' 를 통해 인증서 및 기본 테스트 코드를 받을 수 있다. CA 인증서(root-CA.crt 파일)는 키트에 포함되어 있는 start.sh 를 실행하여 얻을 수 있다. 이 경로로 생성되는 인증서 파일은 파일명이 좀 더 깔끔하다.



# 정책 편집

기본 생성되는 정책에서 테스트를 위해 모든 동작이 허용되도록 아래와 같이 변경하였다.





# mosquitto 서비스 실행

> net start mosquitto



# AWS IoT 콘솔 'MQTT 테스트 클라이언트' 메뉴 설정

외부에서 발행한 MQTT 메시지가 AWS IoT 로 잘 들어오는지 확인하기 위한 테스트 클라이언트 설정.





# MQTT publish

> mosquitto_pub -h '~~~~east-2.amazonaws.com' -t 'mqttTest' -m '{\"test\":\"11\"}' -p 8883 --cafile .\root-CA.crt --key .\blogTest.private.key --cert .\blogTest.cert.pem

• -h: mqtt host (디바이스 엔드포인드 - AWS IoT 설정에서 확인)
• -t: publish 할 mqtt topic
• -m: 전달메시지
• -p: port. mosquitto 기본 1883 이지만, AWS IoT 의 경우에는 8883 사용
• --cafile: CA인증서 (서버 인증)
• --cert: 디바이스 인증서 (클라이언트 인증)
• --key: 클라이언트 private key



# 결과

의도한 대로 'mqttTest' 토픽으로 메시지가 잘 전달된다.
